EM 170

Datasheet

Classifications

AWS/ASME SFA - 5.5	E9018-G H4
EN ISO 2560 - A	E 50 6 Mn1Ni B 42 H5
TS EN ISO 2560 - A	E 50 6 Mn1Ni B 42 H5

Caractéristiques Et Domaines D'application

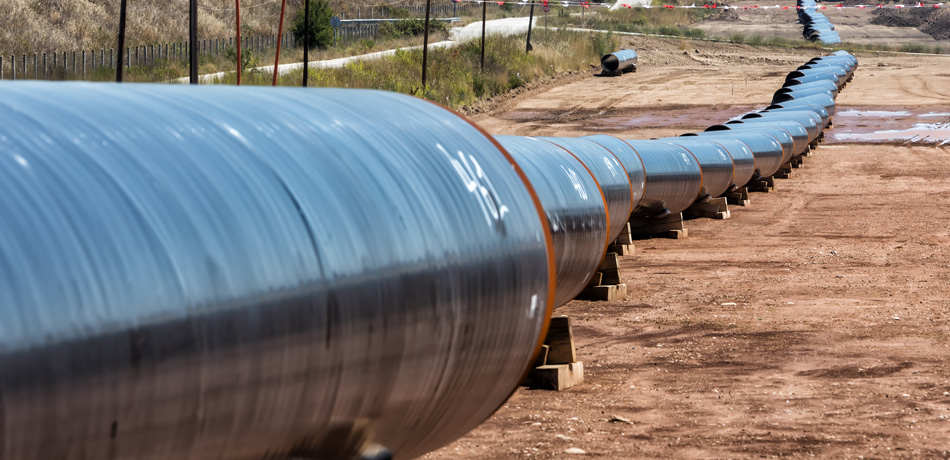

Électrode basique à enrobage épais offrant un rendement élevé, destinée au soudage d’aciers à haute résistance faiblement alliés, d’aciers de construction à grain fin et de tuyaux en acier à haute résistance. Offre une résistance élevée aux fissures dans des conditions d’utilisation difficiles: en cas de charges dynamiques, de chocs, de pression, de vibrations et de températures d’utilisation comprises entre -60°C et 450°C. Le dépôt de soudure est d’une pureté métallurgique extrêmement élevée et possède une très faible teneur en hydrogène. Les électrodes de diamètre 2,50 mm et 3,25 mm offrent un arc stade et concentré. Elles sont donc bien adaptées à toutes les positions de soudage. Convient aux travaux de soudage et de réparation, jusqu’aux tuyaux d’huile et de gaz X70. Les soudures sont de qualité rayons X.

Homologations

TUV

TSE

Matériaux

En	DIN
S420NL - S460NL	TStE 420 - TStE 460
S420N - S460N	StE 420 - StE 460
P420NH - P460NH	WStE 420 - WStE 460

Caractéristiques Typique du Métal Déposé

Type d'Analyse	C	Si	Mn	Ni
Dépôt de Soudage	0.05	0.40	1.70	1.00

Type d'Analyse

Dépôt de Soudage

0.05

0.40

1.70

1.00

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de Test	Limite Elastique (N/mm²)	Résistance à la Traction (N/mm²)	Elongation A5 (%)	Propriétés d'Essai Charpy à Encoche en V (J)
Après Soudage	570	650	25	-60°C → 60

Condition de Test

Limite Elastique (N/mm²)

Résistance à la Traction (N/mm²)

Elongation A5 (%)

Propriétés d'Essai Charpy à Encoche en V (J)

Après Soudage

570

650

-60°C → 60

Information d'Application

Positions de Soudage :

Polarité:

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)	Courant (A)
2.50x350	60-90
3.25x350	90-140
3.25x450	90-140
4.00x350	140-185
4.00x450	130-180
5.00x350	180-240
5.00x450	180-240

Information d'Emballage

Code	Diamètre x Longeur (mm)	Quantité par Etui	Poids Brut de l'Etui (kg)	Etuis par Carton	Poids du Carton (kg)	Type d'Emballage
12006HREM2	2.50x350	200 pcs	4,57	3	13,90	Etui Carton
12006NKEM2	3.25x350	70 pcs	2,54	6	15,50	Etui sous vide
12006NREM2	3.25x350	127 pcs	4,57	3	13,90	Etui Carton
12006SSEM2	4.00x450	94 pcs	6,58	3	19,90	Etui Carton
12006VSEM2	5.00x450	64 pcs	6,58	3	19,90	Etui Carton
