MAL 4043

Datasheet

Classifications

AWS/ASME SFA - 5.10	ER4043
EN ISO 18273	S Al 4043 (AlSi5)
TS 6204 EN ISO 18273	S Al 4043 (AlSi5)
DIN M. No.	3.2245

Matériaux

DIN	Matériel
G-AlSi 5 Mg	3.2341
AlMgSi 0,5	3.3206
AlMgSi 0,7	3.3210
AlMgSi 0,8	3.2316
AlMgSi 1	3.2315
AlMg 1 Si Cu	3.3211
AlMn 1	3.0515
Al 99.0	3.0205
Al 99.5	3.0255
Al Zn 4.5 Mg 1	3.4335
G - Al Si 6 Cu 4	3.2151
G - Al Si 5 Mg	3.2341

Caractéristiques et Domaines d'Application

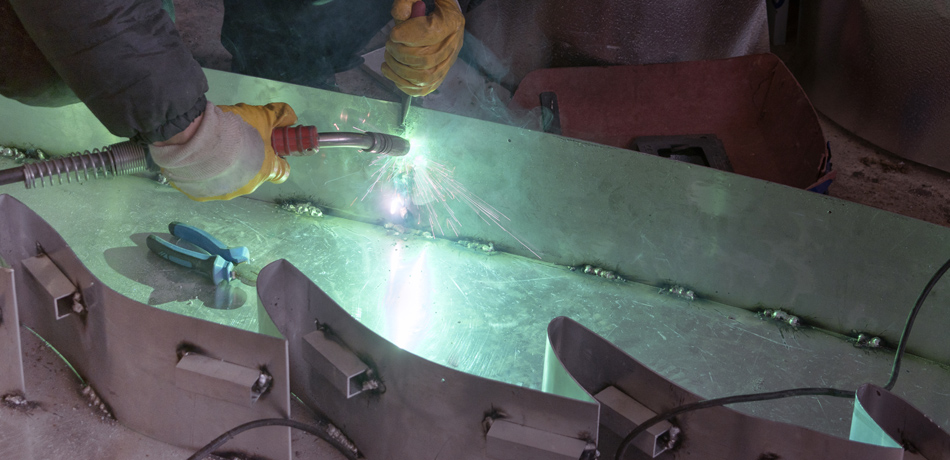

Fil-Plein en aluminium contenant 5% de silicium destiné au soudage MIG de l’aluminium et des alliages d’aluminium. Convient au soudage de coulées d’aluminium contenant jusqu’à 7% de silicium et aux alliages Al-Mg-Si contenant jusqu’à 2% d’éléments d’alliage de magnésium.

Les Caractéristiques Chimiques du Fil à souder

Type d'Analyse	Si	Mn	Al
Fil de Soudage	5.00	0.05	94.95

Type d'Analyse

Fil de Soudage

5.00

0.05

94.95

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de Test	Gaz de Protection	Résistance à la Traction (N/mm²)	% 0,2 Limite Elastique (N/mm²)	Elongation A5 (%)
Après Soudage	I1	160	80	9

Condition de Test

Gaz de Protection

Résistance à la Traction (N/mm²)

% 0,2 Limite Elastique (N/mm²)

Elongation A5 (%)

Après Soudage

160

* La composition chimique et les propriétés mécaniques sont valables lorsque le gaz protecteur EN ISO 14175 - I1 (%100 Ar) est utilisé.

Information d'Application

Positions de Soudage :

Polarité:

DC(+)

Gaz de Protection:

I3 I1 I2

Paramètre de Soudage et Efficacité :

Information d'Emballage

Code	Diamètre (mm)	Le Poids De L'étui (kg)	Etuis Par Carton	Le Poids Du Carton	Type D'emballage
24001BJAM5	0.80	7.0	1	7.6	Bobine métallique (K300MS)
24001DAKM2	1.00	0.5	14	8.4	Bobine Plastique (D100)
24001DJAM5	1.00	7.0	1	7.6	Bobine métallique (K300MS)
24001EJAM5	1.20	7.0	1	7.6	Bobine métallique (K300MS)
24001GJAM5	1.60	7.0	1	7.6	Bobine métallique (K300MS)
24001HJAM2	2.00	6.5	1	7.1	Bobine métallique (K300MS)

Information de Stockage et de Séchage

>Aucune charge statique élevée ni aucun choc ne doivent être appliqués pendant le transport et le stockage.
